Переходные элементы (переходники) в системах противопожарной вентиляции играют критически важную роль в обеспечении герметичности и огнестойкости воздуховодов. Согласно СП 7.13130.2013 «Отопление, вентиляция и кондиционирование», все соединительные элементы в системах противодымной защиты должны обеспечивать требуемый предел огнестойкости и класс герметичности.
Переходники применяются для соединения воздуховодов различных сечений, подключения противопожарных клапанов, вентиляторов и другого оборудования к магистральным воздуховодам. Неправильный выбор или некачественное изготовление переходных элементов может привести к нарушению работы всей системы противодымной защиты.
Классификация переходников для противопожарной вентиляции
По форме сечения
-
Круглые переходники — для соединения круглых воздуховодов разного диаметра
-
Прямоугольные переходники — для прямоугольных воздуховодов различных размеров
-
Круглые на прямоугольные — универсальные переходники для смешанных систем
По назначению
-
Концентрические — с соосным расположением входного и выходного сечений
-
Эксцентрические — со смещенной осью для экономии пространства
-

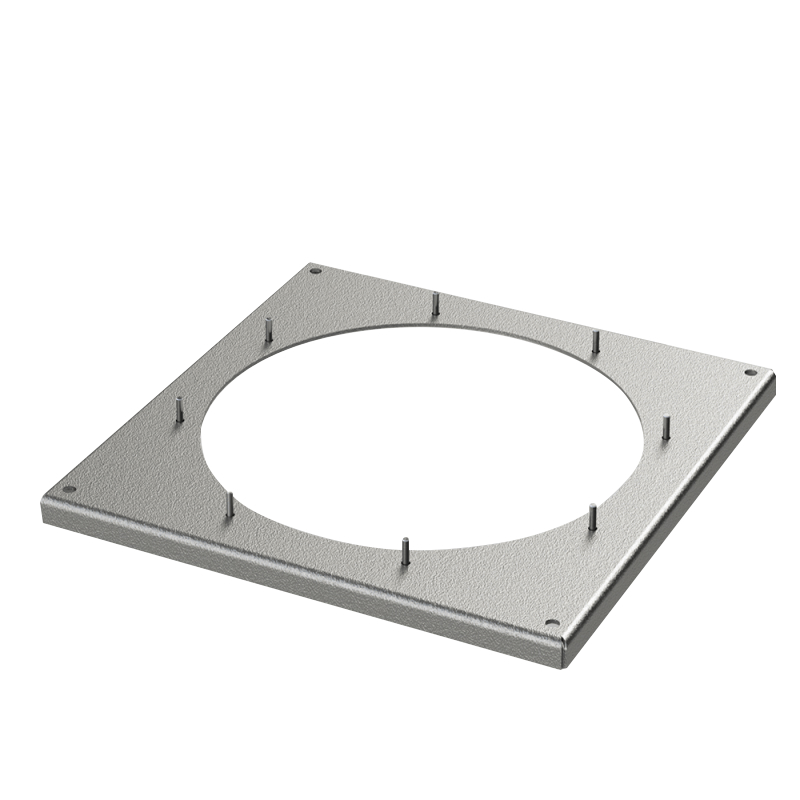

Специальные — для подключения оборудования (клапанов, вентиляторов)
По огнестойкости
В соответствии с ТР ЕАЭС 043/2017 переходники для противопожарной вентиляции классифицируются:
-
EI 60 — предел огнестойкости 60 минут
-
EI 90 — предел огнестойкости 90 минут
-
EI 120 — предел огнестойкости 120 минут
Технические требования к переходникам
Геометрические параметры
Угол конусности переходника не должен превышать 30° для предотвращения отрыва потока и снижения аэродинамических потерь. При большем угле возникают значительные местные сопротивления, что критично для систем дымоудаления.
Расчет потерь давления в переходнике:
ΔP = ζ × (ρ × v²)/2
где:
-
ζ — коэффициент местного сопротивления
-
ρ — плотность воздуха, кг/м³
-
v — скорость воздуха, м/с
Материалы изготовления
Для систем противопожарной вентиляции переходники изготавливаются из:
-
Оцинкованная сталь толщиной не менее 0,8 мм
-
Нержавеющая сталь для агрессивных сред
-
Огнестойкие композитные материалы для специальных применений
Класс герметичности
Согласно ГОСТ 30494-2011 переходники должны обеспечивать:
-
Класс А — для систем общеобменной вентиляции
-
Класс В — для систем с повышенными требованиями
-
Класс С — для систем противодымной защиты
Особенности проектирования и монтажа
Аэродинамические характеристики
При проектировании систем дымоудаления необходимо учитывать влияние переходников на общее сопротивление сети. Коэффициент местного сопротивления зависит от:
-
Отношения площадей сечений (F₂/F₁)
-
Угла конусности
-
Качества внутренней поверхности
Монтажные требования
-
Фланцевое соединение — для оборудования с высокими требованиями к герметичности
-
Ниппельное соединение — для круглых воздуховодов
-
Реечное соединение — для прямоугольных воздуховодов
Все соединения должны быть уплотнены огнестойкими материалами и обеспечивать требуемый класс герметичности.
Крепление и виброизоляция
Переходники, особенно подключаемые к вентиляторам, должны иметь виброизоляционные элементы для снижения передачи вибрации на воздуховоды. Это особенно важно для крышных вентиляторов типа ВКРВ-ДУ, работающих в системах дымоудаления.
Типичные ошибки при применении переходников
Неправильный выбор угла конусности
Применение переходников с углом более 30° приводит к:
-
Увеличению аэродинамического сопротивления на 15-25%
-
Появлению турбулентности и шума
-
Снижению эффективности системы дымоудаления
Нарушение герметичности соединений
Недостаточная герметизация стыков может привести к:
-
Подсосу воздуха в системе дымоудаления
-
Снижению давления в защищаемой зоне
-
Нарушению расчетных параметров системы
Использование неогнестойких материалов
Применение обычных переходников в системах противопожарной вентиляции недопустимо, так как при пожаре они теряют несущую способность и нарушают целостность системы.
Практические рекомендации по выбору
Для систем дымоудаления
При подключении вентиляторов дымоудаления типа ВР-80-70-ДУ рекомендуется использовать переходники с огнестойкостью не менее EI 120 и классом герметичности С. Отечественные производители, такие как ООО «Виктория», предлагают полный комплект соединительных элементов, включая переходники различных типоразмеров, которые соответствуют требованиям ТР ЕАЭС 043/2017.
Для подключения противопожарных клапанов
Переходники для клапанов должны обеспечивать возможность демонтажа оборудования для обслуживания. Конструкция должна исключать деформации корпуса клапана при температурных расширениях воздуховодов.
Контроль качества и сертификация
Испытания на огнестойкость
Переходники для противопожарной вентиляции должны проходить испытания:
-
На целостность (Е) — сохранение несущей способности
-
На теплоизолирующую способность (I) — ограничение теплопередачи
-
На дымогазонепроницаемость (S) — предотвращение проникновения дыма
Сертификация продукции
Все переходные элементы должны иметь:
-
Сертификат соответствия ТР ЕАЭС 043/2017
-
Протоколы огневых испытаний
-
Техническое заключение на применение в строительстве
Заключение
Правильный выбор переходников для эффективности систем противопожарной вентиляции крайне важен. Технические характеристики переходных элементов должны соответствовать параметрам подключаемого оборудования и требованиям нормативных документов.
ООО «Виктория» с 15-летним опытом производства предлагает полную линейку соединительных элементов для систем противопожарной вентиляции — от стандартных переходников до специальных монтажных элементов для крышных вентиляторов и противопожарных клапанов. Вся продукция сертифицирована по ГОСТ Р ИСО 9001-2015 и соответствует требованиям ТР ЕАЭС 043/2017, что обеспечивает надежность и безопасность вентиляционных систем.
