В современном мире, где каждый квадратный миллиметр имеет свое значение, планарные трансформаторы, встроенные на печатных платах, начинают играть важную роль в электронике. Давайте погрузимся в этот мир, рассмотрим, как эти устройства помогают уменьшить размеры и повысить эффективность современных электронных устройств.

1. Основы планарных трансформаторов: что это такое?

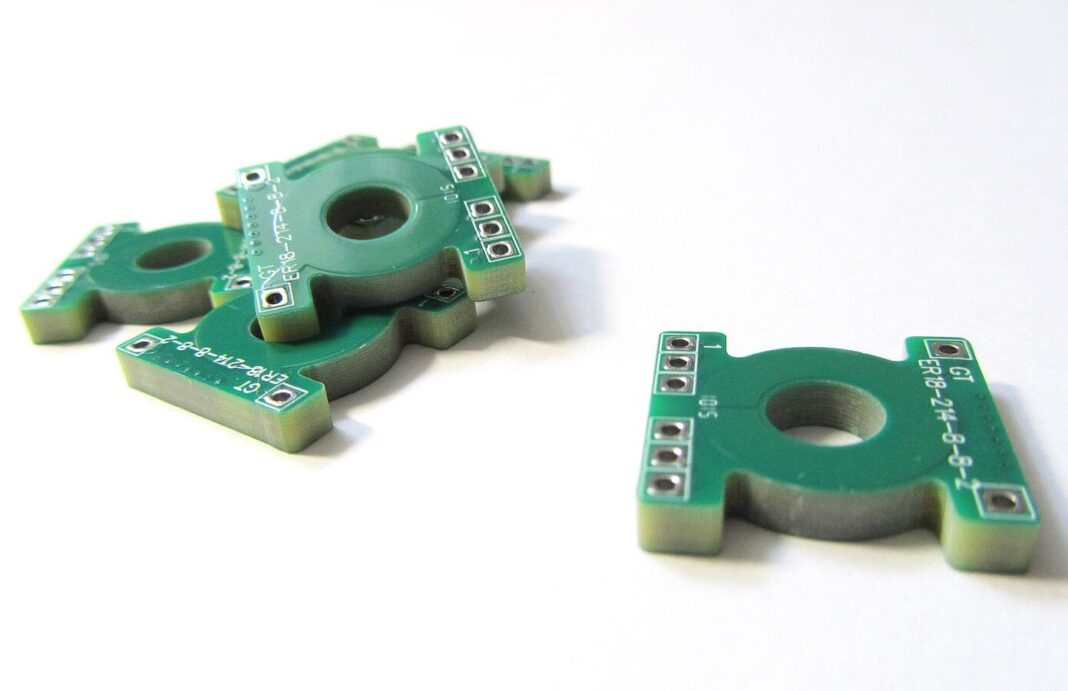

Перед тем, как углубиться в детали, давайте разберемся в основах. Планарный трансформатор представляет собой электромагнитное устройство, созданное для передачи энергии между обмотками на одной плоскости. Иногда его называют «плоским трансформатором», и это неслучайно. В отличие от обычных трансформаторов, трансформатор на плате представляют собой компактные структуры, встроенные непосредственно на поверхность печатной платы.

2. Преимущества планарных трансформаторов: миниатюрность и эффективность

Почему планарные трансформаторы становятся ключевыми элементами современной электроники? Ответ прост — в миниатюрности и высокой эффективности.

• Миниатюрность: Планарные трансформаторы предоставляют уникальный способ сокращения размеров. Их плоская конструкция исключает необходимость использования объемных катушек и обмоток, что значительно уменьшает размер устройства. Такой подход предоставляет проектировщикам свободу для создания более компактных и легких устройств.
• Эффективность: Эти трансформаторы не только экономят место, но и повышают эффективность передачи энергии. Благодаря коротким путям магнитного потока и уменьшенным потерям, они обеспечивают более эффективное преобразование энергии, что особенно важно в современных электронных устройствах.

3. Планарные трансформаторы против обычных: борьба за пространство

Почему планарные трансформаторы выходят победителями в этой борьбе? Давайте сравним их с традиционными обычными трансформаторами, чтобы раскроить все тонкости.

• Размер: Обычные трансформаторы часто требуют больше места из-за своих объемных катушек. Планарные трансформаторы, напротив, умещаются прямо на печатной плате, экономя место.
• Эффективность: В мире электроники каждый процент эффективности важен. Планарные трансформаторы, благодаря своей конструкции, предоставляют более эффективный путь для магнитного потока, снижая потери и повышая общую производительность устройства.

4. Проектирование планарных трансформаторов: искусство на печатной плате

Теперь, когда мы понимаем, почему планарные трансформаторы так привлекательны, давайте вглядимся в процесс их проектирования. Это искусство создания магии на поверхности печатной платы.

• Материалы: Выбор материалов — один из ключевых моментов. Для достижения высокой производительности и минимальных потерь используются специальные магнитные материалы, обеспечивающие оптимальные характеристики для планарных трансформаторов.
• Макет и слои: Проектирование начинается с тщательного разработки макета, включая определение расположения обмоток, выбор оптимального числа слоев и учет особенностей электромагнитного поля.
• Тестирование и оптимизация: После создания прототипа проводится тщательное тестирование. Результаты тестов позволяют оптимизировать конструкцию, улучшая характеристики и обеспечивая надежность в работе.

5. Практическое применение: где найти планарные трансформаторы?

Планарные трансформаторы нашли применение в различных областях. Примеры их использования:

• Источники питания: В блоках питания планарные трансформаторы обеспечивают компактные и эффективные решения для преобразования энергии.
• Телекоммуникации: В устройствах связи планарные трансформаторы помогают уменьшить размеры и повысить производительность передатчиков и приемников.
• Медицинская техника: В медицинском оборудовании планарные трансформаторы играют роль в создании компактных и надежных источников питания.

6. Вывод: планарные трансформаторы – будущее электроники

В мире электроники, где каждый миллиметр имеет значение, планарные трансформаторы становятся ключевым звеном. Их миниатюрность и эффективность делают их неотъемлемой частью современных технологий. Следим за развитием этой области, и можем быть уверены, что планарные трансформаторы — это не просто компоненты, а настоящая магия, способная украсить поверхность любой печатной платы.
